자료구조 - Tree: Start growin' a new tree in your heart

2023-06-11 16:57:00

리스트, 스택, 큐: 선형구조 ↔ 계층적인 구조를 나타내는 비선형 자료구조

부모-자식 관계의 노드로 이뤄짐.

용어

노드: element, 구성요소
루트: parent가 없는 노드
서브트리: 하나의 노드와 그 노드의 children으로 이루어진 트리
단말노드: child가 없는 노드
비단말노드: 적어도 하나의 child를 갖는 노드
sibling(형제), ancestor(조상), children(자손)…
레벨: 각 층의 번호 (root 부터 ascending)
높이: 최대 레벨
차수: 노드가 갖고 있는 자식 노드의 개수

Binary Tree

모든 노드가 2개의 서브 트리를 갖고 있는 트리
- 공집합일 수 있음
- 최대 2개의 자식 노드가 존재
- 모든 노드의 차수가 2 이하여서 구현하기 편리
- 왼쪽 서브트리가 오른쪽 서브트리보다 우선순위

검증

공집합이거나 루트/왼쪽서브트리/오른쪽서브트리 로 구성된 노드의 유한 집합, 서브트리들은 모두 이진트리.

성질

노드가 n 개면 간선은 n-1 개
높이가 h인 이진트리: 최소 h 개, 최대 $`2^h-1`$ 개의 노드를 가짐
n 개 노드의 이진트리 높이: 최대 n , 최소 $`\lceil log_2(n+1) \rceil`$

표현법

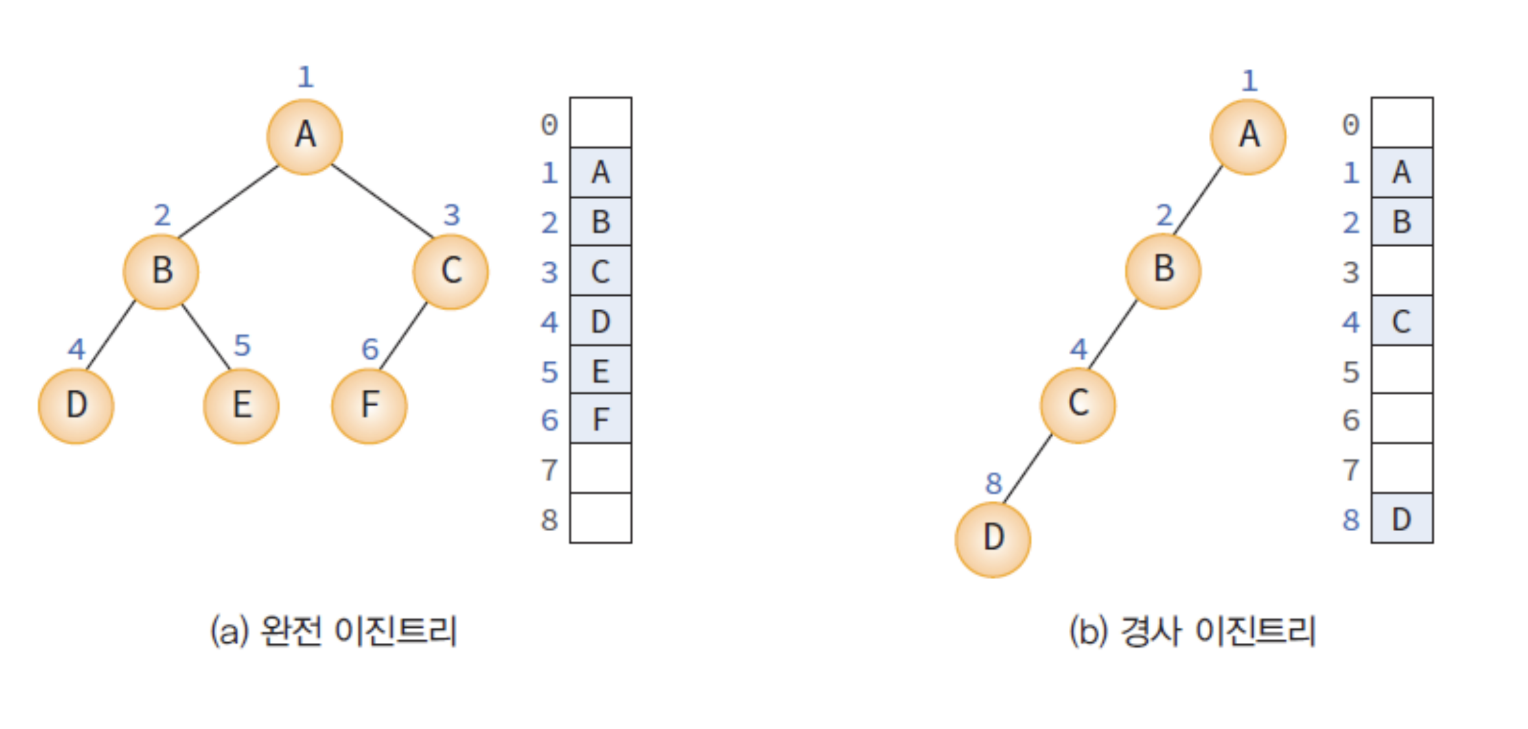

배열 표현법

모든 이진 트리를 포화 이진트리라고 가정, 각 노드에 번호 부여.

그 번호를 배열의 인덱스로 삼아 데이터를 배열에 저장. (없는 노드는 있다고 가정 후 번호 스킵)
- 부모와 자식 인덱스 관계

  노드 i 의 부모 노드 인덱스: i/2

  노드 i 의 왼쪽 자식 인덱스: 2i

  노드 i 의 오른쪽 자식 인덱스: 2i+1
  - 부모/자식 노드에 접근하기 용이함!!

Untitled

링크 표현법

포인터를 이용,부모 노드가 자식 노드를 가리키게 하는 방법
1. 노드는 구조체
2. 링크는 포인터로 구현 (당연하지)
```
typedef struct TreeNode {
	int data;
	struct TreeNode *left, *right;
} TreeNode;
```
1
2
3
4

이진 트리의 순회

순회: 트리의 노드들을 체계적으로 방문하는 것

전위순회: VLR 루트 → 왼쪽 → 오른쪽 (루트 후 자손 왼쪽부터) *루트부터

전위순회를 이용한 메뉴 렌더링

트리 구조의 메뉴를 row 별로 만들어보자!

function dfs(rows, prefixId, menu, prev, depth) {
    const postfix = '00'.repeat(3 - depth);
    if (!menu?.children) {
        const row = {
            ...prev,
            id: `${prefixId}${menu.menuSeq.toString().padStart(2, '0')}${postfix}`,
            useYn: menu.useYn === "Y",
            [`depth${depth}`]: menu.menuNm,
            firstDepth: prev.firstDepth ?? depth,
            menuIds: [...(prev.menuIds ?? []), menu.menuId]
        };
        rows.push(row);
        return;
    }

    for (let i = 0; i < menu.children.length; i++) {
        let newPrev = {
            menuIds: [...(prev.menuIds ?? []), menu.menuId],
        };
        if (i === 0) newPrev = {
            ...prev,
            [`depth${depth}`]: menu.menuNm,
            firstDepth: prev.firstDepth ?? depth,
            menuIds: [...(prev.menuIds ?? []), menu.menuId],
        };

        dfs(rows, `${prefixId}${menu.menuSeq?.toString().padStart(2, '0')}`, menu.children[i], newPrev, depth + 1);
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

중위순회: LVR 왼쪽 → 루트 → 오른쪽 *루트를 중간에
1. 수식 트리

  (a*b) + (c/d) (중위식)
후위순회: LRV 왼쪽 → 오른쪽 → 루트 (자손 왼쪽부터 순회 후 루트) *루트를 뒤에

말단에서부터 올라오면서 순회해야 하는 경우 ex) 디렉토리 용량은 말단부터 합해야 하므로 후위순회 이용

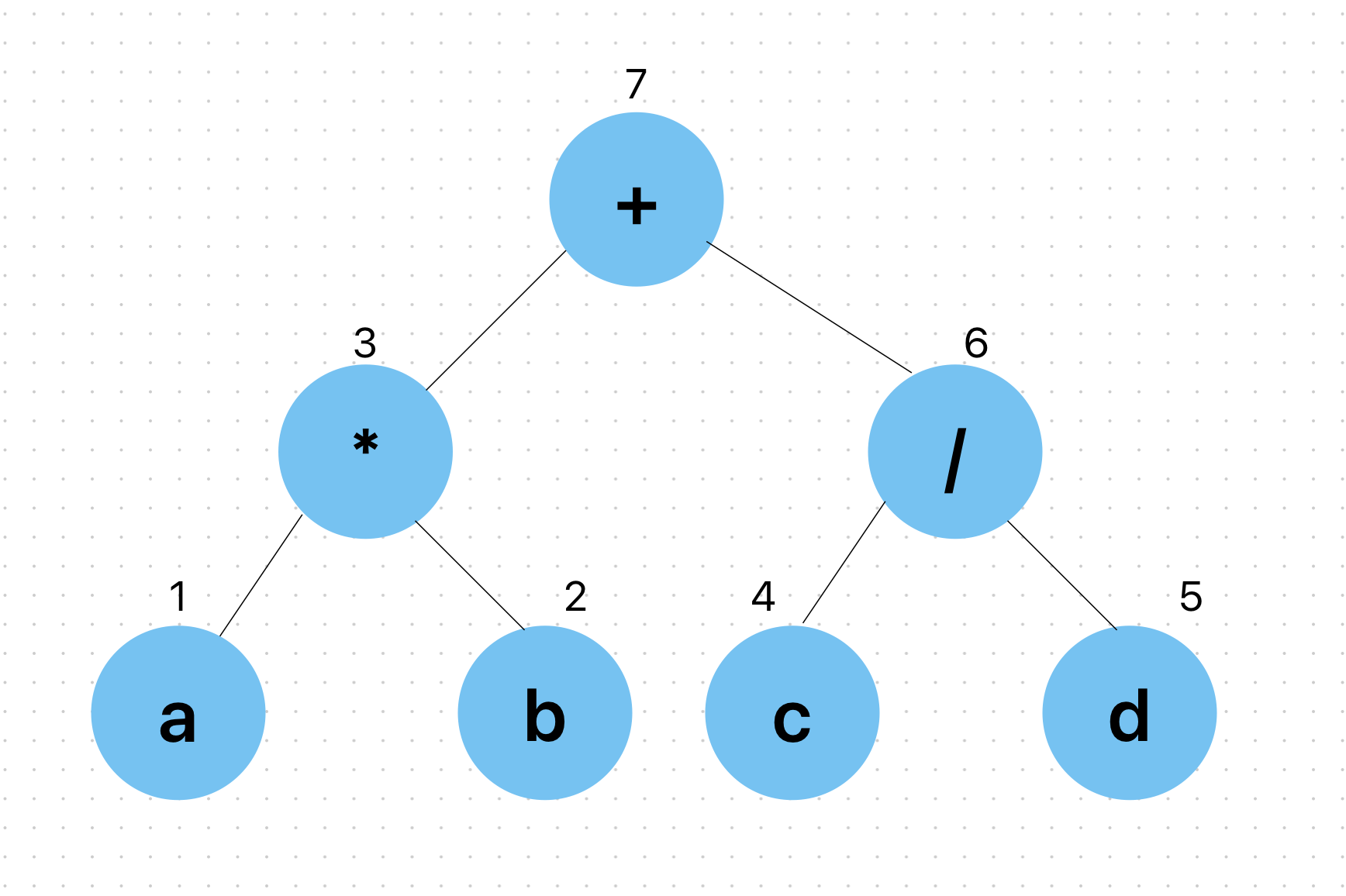

- 수식 트리의 후위식 표현: ( a b * ) ( c d / ) +

레벨 순회: BFS로 각 노드를 레벨 순으로 순회, 큐 사용

노드를 만날 때 마다 큐에서 하나를 dequeue 시킨 것을 출력, 왼쪽/오른쪽 노드를 enqueue

void level_order(TreeNode *ptr) {
	QueueType q;
	init_queue(&q);
	if (ptr == NULL) return;
	enqueue(&q, ptr);
	while (!is_empty(&q)) {
		ptr = dequeue(&q);
		printf(" [%d] ", ptr->data);
		if (ptr->left) enqueue(&q, ptr->left);
		if (ptr->right) enqueue(&q, ptr->right);
	}
}

1
2
3
4
5
6
7
8
9
10
11
12

이진 트리의 연산

노드 개수

탐색 트리 안의 노드의 개수를 계산
각각의 서브 트리에 대해 순환 호출 한 다음, 반환되는 값에 1을 더해 반환 (루트노드)

int get_node_count(TreeNode *node) {
	// 전위 순회
	int count = 0;
	if (node != NULL) count = 1 + get_node_count(node->left) + get_node_count(node->right);
	return count;
}

1
2
3
4
5
6

높이

서브트리에 대하여 순환호출하고 서브트리들의 반환값 중에서 최댓값을 구하여 반환

int get_height(TreeNode *node) {
	int height = 0;
	if (node != NULL) {
		height = 1 + max(get_height(node->left), get_height(node->right));
	}
	return height;
}

1
2
3
4
5
6
7

단말 노드 개수

int get_leaf_count(TreeNode *node) {
	int count = 0;
	if (node != NULL) {
		if (node->left == NULL && node->right == NULL) // 단말노드 발견
			return 1;
		count = get_leaf_count(node->left) + get_leaf_count(node->right);
	}
	return count;
}

1
2
3
4
5
6
7
8
9

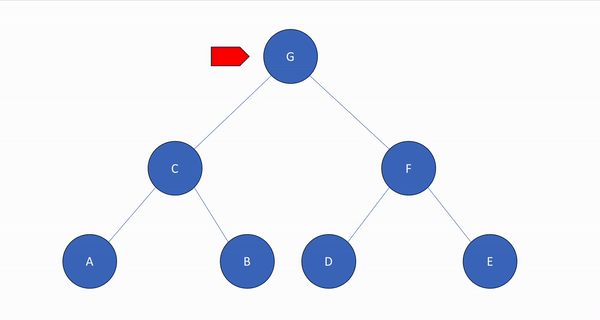

스레드 이진 트리

NULL 링크에 중위 순회 시에 후속 노드인 “중위 후속자" 를 저장시켜 놓은 트리
이진트리의 NULL 링크를 이용, 순환 호출 없이도 트리의 노드들을 순회 가능

TreeNode *find_successor(TreeNode *p) {
	TreeNode *q = p->right;
	if (q == NULL || p->is_thread == TRUE) return q;
	while (q->left != NULL) q = q->left;
	return q;
}

1
2
3
4
5
6
